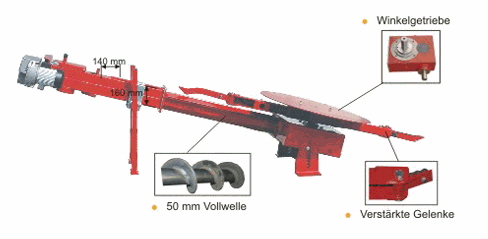

ESTRAZIONE – Braccio a gomito standard
2 grandi bracci a gomito permettono di avere un minimo raggio di estrazione;
piatto premente, motoriduttore e tenditore inclusi.
Fino a 3 m di diametro
Altezza di gettata massima: 6 m
Altezza di gettata massima con pellet e bricchetti di legno: 2,5 m
Albero pieno coclea da 50 mm
Coclea da trasporto saldata da 8 mm
Avanzamento progressivo della coclea
Canale della coclea di grandi dimensioni
L=140 mm, A=160 mm, spessore parete 4 mm
Cippato grosso fino a G 50, cippato industriale, bricchetti in legno, pellet, segatura

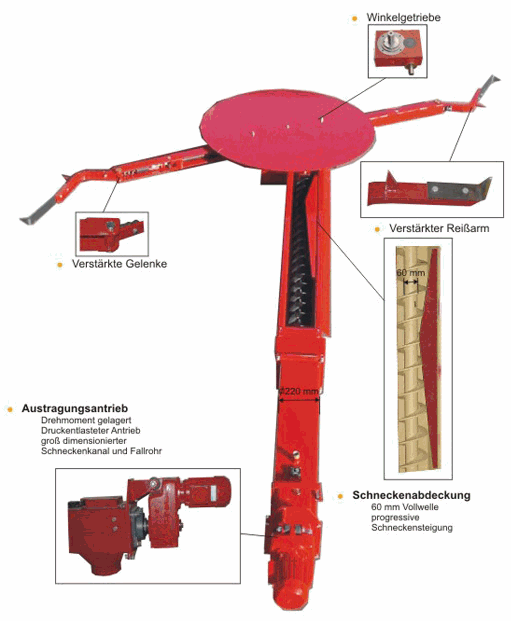

ESTRAZIONE - Braccio pieghevole versione pesante
Due bracci pieghevoli automatici, la fresa e la molla di trazione interna permettono di avere un piccolo raggio di estrazione; inclusi piatto premente, motoriduttore e tenditore fino a 7 m di diametro
Fino a 20 m di altezza di gettata
Albero pieno coclea da 60 mm
Coclea da trasporto saldata da 8 mm
Avanzamento progressivo della coclea
Canale della coclea di grandi dimensioni
L=220 mm, A=220 mm, spessore parete 5 mm
Cippato grosso fino a G 80, cippato industriale, bricchetti in legno, pellet, segatura.

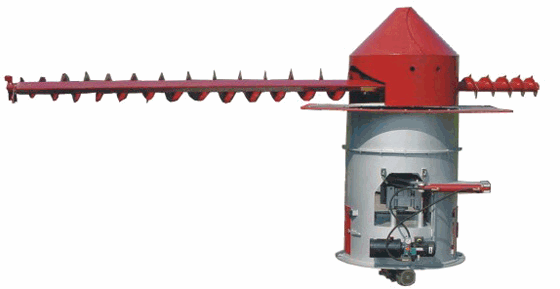

ESTRAZIONE DI CIPPATO DA SILOS – Coclea orizzontale
Coclea orizzontale con braccio guida e sistema di avanzamento pneumatico, installata al centro del silos. La coclea si muove orizzontalmente sul proprio asse con avanzamento forzato sul piano del silos. Il materiale estratto viene depositato nella parte inferiore della macchina, in un contenitore "intermedio". Due sonde (a farfalla o a raggio luminoso) permettono di azionare e bloccare la coclea. Una ruota estraente, azionata da un motoriduttore, permette di immettere i trucioli nella coclea di trasporto o di dosaggio. La coclea di estrazione è dotata di lama elicoidale progressiva e di e punte per lo strappo del materiale. La coclea principale con il braccio guida è flangiata ad un riduttore angolare, alloggiamento alla fine della coclea con cuscinetti a rulli oscillanti e guarnizioni speciali, snodo cardanico tra la flangia del riduttore e il tubo della coclea. Azionamento tramite motore elettrico, albero cardanico al primo riduttore angolare, albero motore al secondo riduttore angolare, meccanismo ad ingranaggio conico sovradimensionato, flangia per coclee inclusa. Avanzamento idraulico con cilindro, tubi, valvola di controllo e impianto idraulico a sinistra. Motore elettrico. Trasmissione di forza per mezzo di ruota a scatto e nottolino montato sul dispositivo di avanzamento. Piano con flangia per il collegamento di 2 a 4 coclea di trasporto, ruota di estrazione con motoriduttore.
Capacità di estrazione: fino a 200 m3/h
Diametro silos: fino a 12 m
Possibilità di collegamento: fino a 4 coclee di avanzamento
Possibilità di alimentare più caldaie e presse
Lamina coclea saldata in continuo 8 mm
Cippato fino a G 50

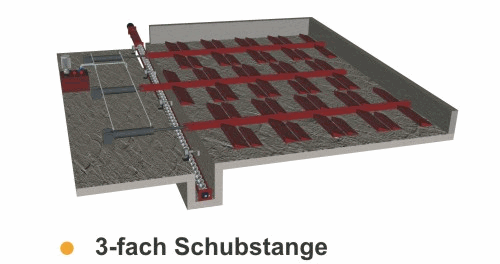

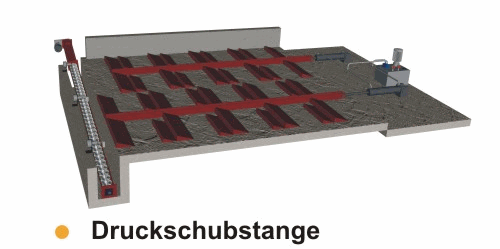

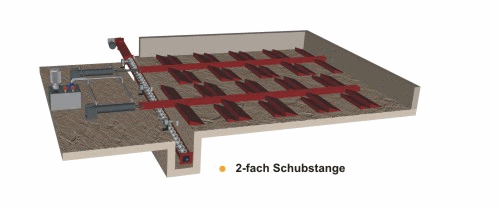

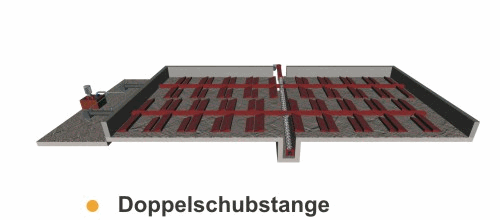

SISTEMA DI ESTRAZIONE A BIELLE
Larghezza: 1,5 m, 3,0 m, 4,5 m, 6,0 m
Il sistema si compone di:
Coclea a trogolo
Pozzetto di raccolta
Indicatore di livello e motore scalare per coclea bielle
Struttura - costruzione: Bielle, supporto incluso
Biette bielle
Controbiette
Cilindro idraulico
Blocco idraulico
    |
