Sistemi di trasporto
per caldaie a pellet GILLES
Sicurezza e flessibilità
Lo speciale dispositivo per l'avanzamento dei pellet (una coclea da trasporto progressivo) permette di trasportare il combustibile nel miglior modo possibile, dal serbatoio alla camera di combustione. Gli ingranaggi di alta qualità sono in grado di funzionare a lungo e senza emettere il minimo rumore.
• Altezza di gettata massima 3 m
• Raggio coclea 65 mm
• Diametro albero 30 mm
• Spessore coclea da trasporto 5 mm
• Lunghezza massima coclea 10 m
• Funzionamento ingranaggi che non necessitano di manutenzione
• La coclea da trasporto permette uno spostamento fino a 10 m
Sistema GILLES di trasporto da deposito
Trasporto combustibile - Coclea standard
Coclea da trasporto per pellet compatibile con caldaie HPK-RA, sistema con motoriduttore, diversi supporti e piedi di appoggio per una maggiore stabilità. Condotto per il trasporto dei pellet con coclea elicoidale e vite senza fine separata in tre parti. Collegamento al bruciatore dei pellet dall’alto.
Sistema GILLES di trasporto a gomito da deposito
Trasporto combustibile – Coclea standard
Coclea da trasporto per pellet compatibile con caldaie HPK-RA, sistema con motoriduttore, diversi supporti e piedi di appoggio per una maggiore stabilità. Condotto per il trasporto dei pellet con coclea elicoidale e vite senza fine separata in tre parti. Collegamento al bruciatore dei pellet dall’alto.
Sistema GILLES di trasporto a risalita per pellet da deposito
Trasporto combustibile-Coclea standard
Coclea da trasporto per pellet compatibile con caldaie HPK-RA, sistema con motoriduttore, diversi supporti e piedi di appoggio per una maggiore stabilità. Condotto per il trasporto dei pellet con coclea elicoidale e vite senza fine separata in tre parti. Con canale/curva a gomito per il cambio di direzione, collegamento coclea interno con giunto a snodo. Collegamento al bruciatore dei pellet dall’alto.
Estrattore GILLES a balestra
Sistema di estrazione pellet per silos o depositi prefabbricati.
Due estrattori a balestra permettono di avere un minimo raggio di estrazione, piatto premente, motoriduttore e tenditore.
Altezza di gettata massima: 3 m
fino a 3 m di diametro
fino a 4 m di altezza di gettata
30 mm albero pieno coclea
coclea da trasporto saldata da 6 mm
Flessibilità - Sicurezza
I sistemi di aspirazione Gilles si distinguono per la presenza di componenti di qualità elevata. Il filtro autopulente, il serbatoio quotidiano con la coclea di dosaggio, il controllo del livello, la valvola di sicurezza pneumatica, gli ingranaggi che non necessitano alcuna manutenzione e la turbina di aspirazione con dispositivo anti-polveri permettono di trasportare il combustibile, senza alcun problema, su un percorso di 18 m con un dislivello fino a 4 m.
Il sistema si compone di:
Coclea da trasporto con canale (canale a seconda delle esigenze) Deposito ( 250 Litri) con turbina aspirante
Pozzo di espulsione con interruttore di sicurezza
Grazie ad un aspiratore di tipo industriale, i pellet vengono aspirati e inviati al deposito, attraverso un ciclo chiuso da valvola a farfalla.
L’espulsione può avvenire sul lato destro o sinistro.
Potenza aspirante: Massimo dislivello consentito: 4 m
Massima distanza consentita: 30 m

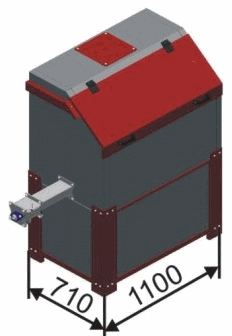

Larghezza: 710 mmLunghezza: 650 mm o 1100 mm (91 kg) o (156 kg) Altezza: 1.918 mmPotenza motore coclea: 230 V / 0,09 kW / 10,3 giri/min

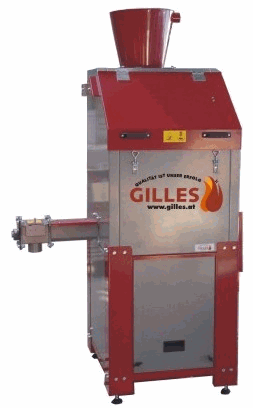

Il sistema si compone di:
Coclea da trasporto con canale (canale a seconda delle esigenze)
Deposito ( 250 Litri) con turbina aspirante e interruttore di sicurezza
L’espulsione può avvenire sul lato destro o sinistro.
Potenza aspirante: Massimo dislivello consentito 4 m
Larghezza: 710 mmLunghezza: 650 mm o 1100 mm (123 kg) o (214 kg) Altezza: 1.918 mmPotenza motore coclea: 230 V / 0,09 kW / 10,3 giri/min
|
